Jak działa drukarka laserowa? Zobacz, co dzieje się z obrazem między komputerem a wydrukowaną kartką, dlaczego bęben jest potrzebny i kiedy winny jest toner, a kiedy fuser. Poradnik wyjaśnia także różnice konstrukcyjne oraz pokazuje rzeczywiste przykłady materiałów z katalogu DDPrint.
Jak działa drukarka laserowa? Krótka odpowiedź
Drukarka laserowa wykorzystuje ładunki elektrostatyczne, światło lasera lub innego układu naświetlającego, bęben światłoczuły, proszek tonerowy oraz ciepło i nacisk. Najpierw tworzy niewidoczny obraz na bębnie, następnie przyciąga do niego toner, przenosi proszek na papier i utrwala wydruk w zespole grzewczym. Papier nie jest zadrukowywany bezpośrednio laserem.
Proces ten nazywa się elektrofotografią. W zależności od konstrukcji drukarki poszczególne elementy mogą znajdować się w jednej kasecie albo w kilku wymienianych niezależnie modułach. To ważne przy diagnozowaniu usterek i zakupie materiałów eksploatacyjnych.
7 etapów powstawania wydruku
1. Dane i przygotowanie wydruku
Sterownik oraz kontroler drukarki interpretują tekst, grafikę i ustawienia dokumentu. Urządzenie przygotowuje obraz strony do odtworzenia na bębnie.
Co warto wiedzieć: Problemy na tym etapie mogą wyglądać jak błędne czcionki lub niewłaściwy układ strony, a nie uszkodzenie tonera.
2. Naładowanie bębna
Rolka ładująca nadaje powierzchni bębna odpowiedni, możliwie równomierny potencjał elektryczny.
Co warto wiedzieć: Zabrudzony lub zużyty układ ładowania może pogarszać równomierność wydruku.
3. Naświetlenie laserem
Modulowana wiązka lasera zmienia ładunek wybranych obszarów bębna. Powstaje niewidzialny obraz elektrostatyczny. Część urządzeń wykorzystuje listwę LED zamiast lasera.
Co warto wiedzieć: Laser nie wypala liter w papierze. Jego zadaniem jest przygotowanie obrazu na fotoprzewodniku.
4. Wywołanie obrazu tonerem
Odpowiednio naładowane cząstki tonera przechodzą z układu wywołującego na obszary bębna odpowiadające drukowanemu obrazowi.
Co warto wiedzieć: Niewłaściwy toner lub problemy w układzie wywoływania mogą dawać blade, nierówne lub zabrudzone wydruki.
5. Przeniesienie tonera na papier
Pole elektrostatyczne pomaga przenieść proszek z bębna na arkusz. W niektórych drukarkach kolorowych obraz najpierw trafia na pośredni pas transferowy.
Co warto wiedzieć: Problemy z transferem mogą prowadzić do brakujących fragmentów obrazu lub zabrudzeń.
6. Utrwalenie obrazu
Papier przechodzi przez fuser, czyli zespół utrwalania. Ciepło i docisk wiążą toner z papierem.
Co warto wiedzieć: Toner ścierający się z kartki może wskazywać problem z utrwalaniem, niewłaściwym papierem albo ustawieniami.
7. Czyszczenie i kolejny cykl
Pozostałości proszku są usuwane z bębna, a powierzchnia jest przygotowywana do kolejnej strony.
Co warto wiedzieć: Stan bębna, listwy czyszczącej i układu zbierania zużytego tonera wpływa na powtarzalność jakości.
Toner, bęben, laser i fuser: co robi każdy element?
- Toner: drobny proszek, który tworzy widoczny obraz. Kaseta może zawierać także elementy dozujące i elektroniki, zależnie od konstrukcji.
- Bęben OPC: światłoczuły walec, na którym powstaje elektrostatyczny obraz. Nie jest pojemnikiem na proszek.
- Moduł lasera lub LED: zapisuje obraz poprzez zmianę ładunku fotoprzewodnika.
- Rolka transferowa lub pas transferowy: uczestniczy w przekazaniu tonera na papier.
- Fuser: zespół grzejny i dociskowy utrwalający proszek. Po pracy bywa bardzo gorący.
- Pojemnik na zużyty toner: w określonych konstrukcjach zbiera resztki proszku; nie zastępuje kasety z nowym tonerem.
Nie każda drukarka ma oddzielny, łatwo dostępny pojemnik na zużyty toner albo wymienny przez użytkownika fuser. Przed zakupem części trzeba sprawdzić instrukcję konkretnego urządzenia.
Dlaczego w Brother wymienia się osobno bęben, a w innych drukarkach nie?
W wielu monochromatycznych urządzeniach Brother toner i bęben to dwa niezależne materiały. Wkład z proszkiem umieszcza się w module bębna, a następnie wkłada cały zespół do drukarki. Zużycie tonera nie musi oznaczać zużycia bębna.
W części modeli HP i Canon fotoprzewodnik jest natomiast częścią kasety z tonerem. Wymiana kasety odnawia wtedy również ten element. Są też urządzenia kolorowe i biurowe o jeszcze innej konstrukcji. Nie wolno przenosić reguły jednego producenta na wszystkie drukarki.
Przykład z oferty DDPrint: moduł Brother DR-3400 jest osobnym bębnem, a Kyocera TK-3130 jest kasetą z tonerem przeznaczoną do innych urządzeń. Produkty te nie są ze sobą kompatybilne; pokazują różne funkcje materiałów eksploatacyjnych.
Jak działa kolorowa drukarka laserowa?
Zamiast jednego czarnego obrazu drukarka kolorowa łączy cztery składowe: cyan, magenta, yellow i black (CMYK). W zależności od budowy może wykorzystywać kilka zespołów obrazowania i pas pośredni, na który kolejno trafiają obrazy poszczególnych kolorów.
Dlatego w kolorowym urządzeniu można spotkać cztery oddzielne tonery, niezależne bębny lub wspólny moduł obrazujący, pas transferowy i pojemnik na zużyty toner. Wybierając zestaw CMYK trzeba sprawdzić wszystkie cztery kody, a nie tylko oznaczenie modelu drukarki.
Co oznaczają typowe wady wydruku?
| Objaw | Możliwe przyczyny i pierwszy krok |
|---|---|
| Blady tekst | Tryb oszczędzania, niski poziom tonera, elementy wywoływania. Najpierw sprawdź ustawienia i komunikaty. |
| Pionowe smugi | Bęben, zabrudzenia, kaseta lub układ transferu. Użyj procedury konserwacji z instrukcji. |
| Powtarzalne plamy | Zużycie lub zabrudzenie elementu obracającego się, często bębna albo fusera. Zwróć uwagę na odstępy między śladami. |
| Proszek ściera się z kartki | Złe utrwalenie, błędny typ papieru, fuser albo niewłaściwy toner. Nie dotykaj gorących części. |
| Całkiem pusta strona | Zabezpieczenie transportowe, niewłaściwy montaż, brak wywołania obrazu lub inne usterki. Sprawdź wkład i stronę testową. |
| Komunikat o bębnie | Zweryfikuj symbol bębna i procedurę wymiany, nie kupuj automatycznie tonera. |
Objawy często nakładają się na siebie. Jedna wada wydruku nie wystarcza do pewnego wskazania uszkodzonej części.
Czy można samodzielnie wyczyścić laser i fuser?
Zwykły użytkownik może wykonywać czynności opisane w instrukcji, np. wymienić kasetę, oczyścić dostępny element zgodnie z procedurą producenta lub uruchomić funkcję konserwacji. Nie należy rozbierać modułu lasera, dotykać wałków światłoczułych ani manipulować przy gorącym zespole utrwalania.
W przypadku utrwalacza, układów wysokiego napięcia czy mechanicznego uszkodzenia lepiej skorzystać z pomocy technika. Nie odkurzaj rozsypanego proszku zwykłym odkurzaczem domowym; postępuj zgodnie z instrukcją bezpieczeństwa.
Co naprawdę wpływa na koszt wydruku laserowego?
Koszt strony to nie tylko cena tonera. Dla firmy znaczenie mają również papier, bęben, fuser, pozostałe części eksploatacyjne, energia i przestoje. Deklarowana wydajność wkładu jest wynikiem określonej metody testowej, a nie gwarancją identycznego rezultatu w każdym biurze.
Przed porównaniem urządzeń warto zadać trzy pytania: ile stron drukujemy miesięcznie, jaki udział ma kolor i czy drukarka ma osobny bęben? Przykładowo duża kaseta JetWorld TK-3130 obsługuje określone modele Kyocera, natomiast JetWorld Lexmark 56F1000/56F2000 jest przeznaczony do innej rodziny. Sama wysoka wydajność nie oznacza możliwości zastosowania wkładu w dowolnym urządzeniu.
Przykłady materiałów i części z katalogu DDPrint
Poniższe produkty zostały dobrane po to, aby pokazać różne funkcje elementów drukarki, a nie jako zestaw części pasujących do jednego urządzenia. Przed zakupem wybierz odpowiednią rodzinę drukarki i potwierdź kod OEM.

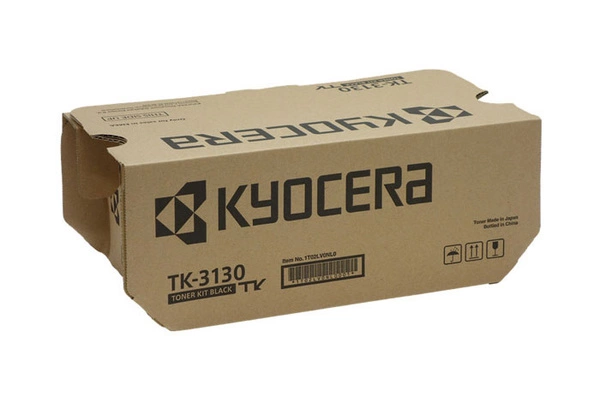

Kyocera TK-3130, oryginał
Toner do wydajnego czarno-białego druku, przykład osobnego materiału barwiącego. ID IdoSell: 13774.

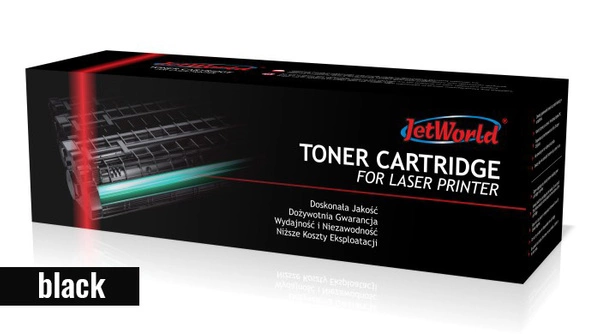

Zobacz produkt w DDPrintJetWorld TK-3130
Zamiennik dla wskazanej rodziny urządzeń Kyocera. ID IdoSell: 34831.

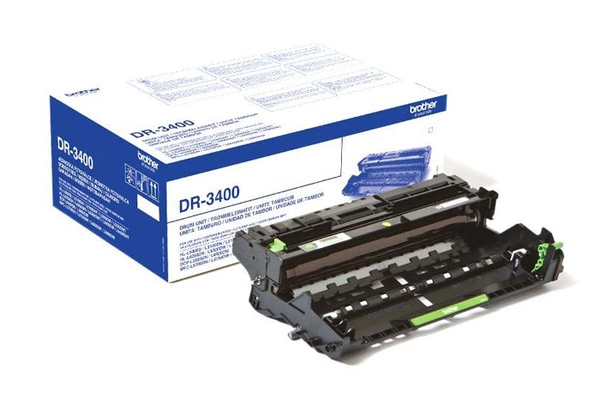

Zobacz produkt w DDPrintBrother DR-3400, oryginalny bęben
Przykład modułu bębna wymienianego niezależnie od tonera. ID IdoSell: 307435.

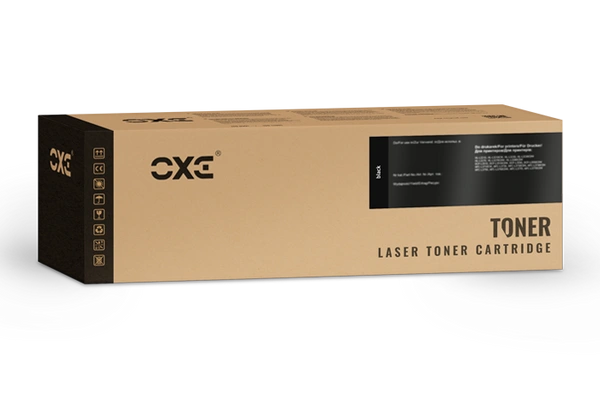

Zobacz produkt w DDPrintOXE DR-3400, bęben zamienny
Zamienny moduł obrazujący do odpowiednich modeli Brother. ID IdoSell: 340063.

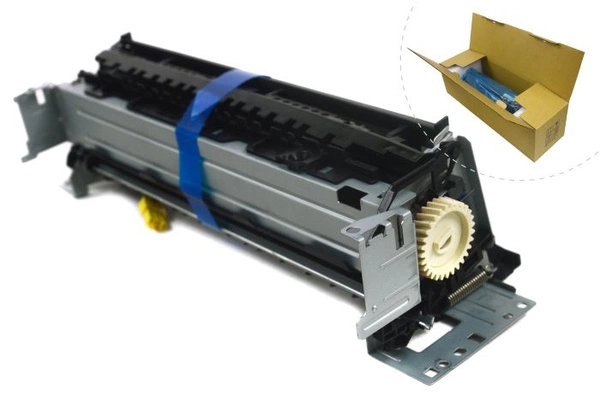

Zobacz produkt w DDPrintJetWorld fuser do HP LaserJet M304/M404/M428
Przykład zespołu utrwalania; część serwisowa, nie toner. ID IdoSell: 11600.
Zobacz produkt w DDPrintJetWorld Lexmark 56F1000/56F2000
Inny przykład kasety z proszkiem tonerowym. ID IdoSell: 34844.
Zobacz produkt w DDPrintJak dobierać sprzęt i wkłady do biura?
Dla małego biura drukującego głównie faktury i umowy zwykle ważniejszy jest przewidywalny koszt tekstowej strony i łatwość wymiany materiałów niż możliwość drukowania zdjęć. Dla większych obciążeń warto porównać miesięczny wolumen, wydajność wkładów, harmonogram wymiany bębnów i serwisowalność fusera.
W przypadku kilku stanowisk warto ujednolicić modele drukarek tam, gdzie jest to praktyczne, oraz prowadzić listę zgodnych tonerów i części. DDPrint może pomóc w doborze dostępnych produktów do wskazanych modeli urządzeń, po sprawdzeniu bieżącego katalogu.
FAQ: najczęstsze pytania o drukarki laserowe
Czy laser rzeczywiście drukuje na papierze?
Nie. Laser przygotowuje obraz elektrostatyczny na bębnie. Toner trafia na papier i jest utrwalany ciepłem oraz naciskiem.
Czy drukarka laserowa używa tuszu?
Nie w typowym znaczeniu atramentu. W klasycznej elektrofotografii materiałem barwiącym jest toner, najczęściej proszek.
Czy toner i bęben to jedno?
Zależy od konstrukcji. W wielu drukarkach Brother są oddzielne, a w części urządzeń bęben jest zintegrowany z kasetą.
Czy drukarka LED też jest laserowa?
Drukarki LED stosują podobny proces elektrofotograficzny, ale zamiast skanującego lasera wykorzystują listwę LED.
Dlaczego kartka po wydruku jest ciepła?
Ponieważ papier przeszedł przez zespół utrwalania pracujący z użyciem ciepła i nacisku.
Dlaczego toner ściera się z papieru?
Może to wynikać z problemów z utrwalaniem, nieodpowiedniego papieru lub tonera. Warto sprawdzić ustawienia nośnika i diagnostykę.
Czy przy wymianie tonera trzeba wymieniać bęben?
Nie zawsze. Jeśli są oddzielnymi materiałami, wymienia się element, który faktycznie wymaga wymiany.
Czy można dotykać zielonego lub niebieskiego wałka bębna?
Nie należy dotykać powierzchni fotoprzewodnika. Tłuszcz z palców i światło mogą pogarszać jego działanie.
Czy każdy fuser da się wymienić samemu?
Nie. W wielu modelach jest to czynność serwisowa. Sprawdź instrukcję urządzenia.
Podsumowanie: co warto zapamiętać?
Laser lub listwa LED zapisuje obraz na bębnie, toner go uwidacznia, układ transferu przenosi na papier, a fuser utrwala. Te części pełnią różne funkcje i nie powinny być ze sobą mylone. Zrozumienie procesu pozwala łatwiej rozpoznać problemy oraz uniknąć niepotrzebnej wymiany materiałów.
